凈化塔在常溫狀態下的壓力值解析與施工關鍵事項

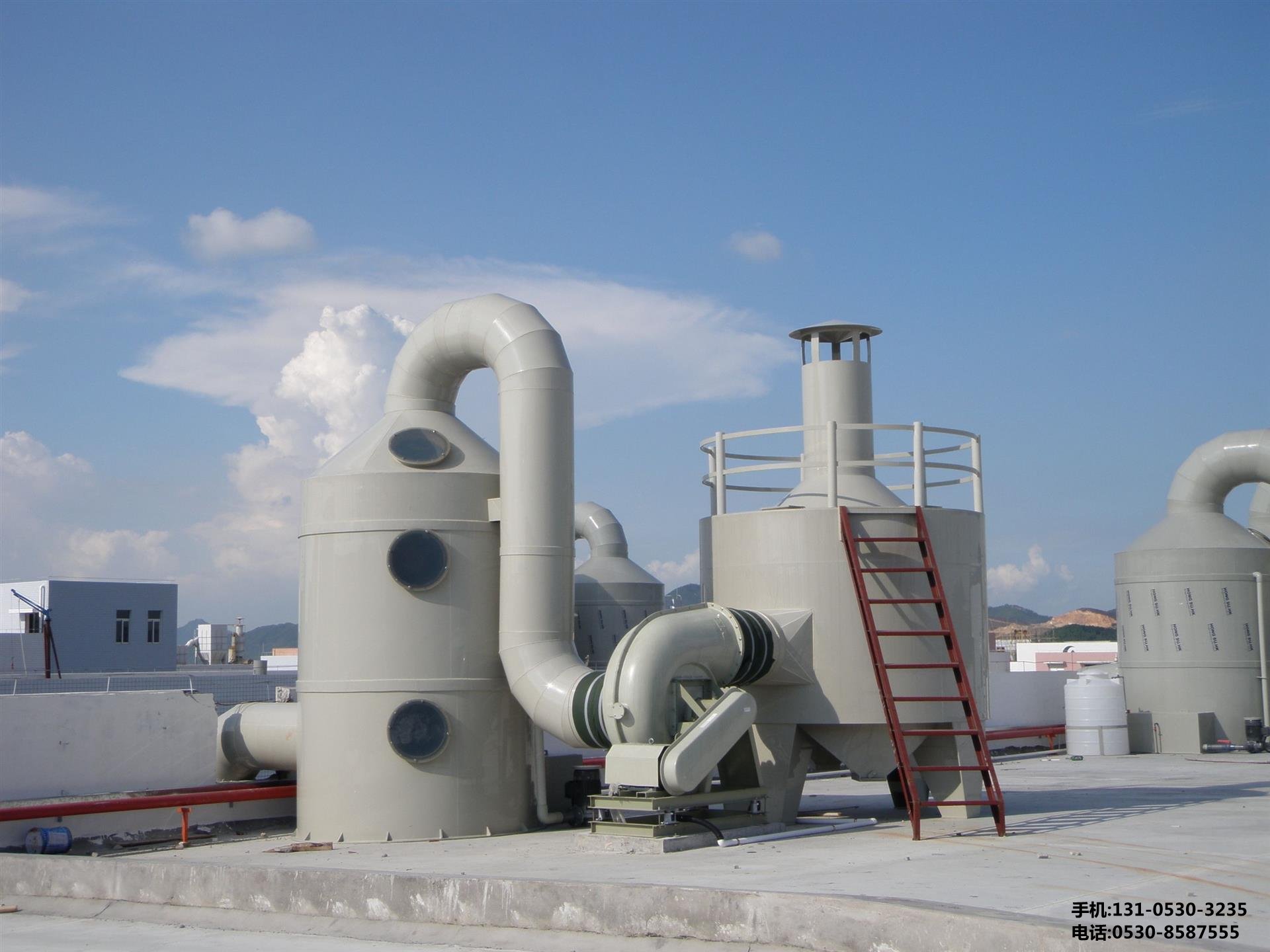

作為工業廢氣處理系統的核心設備，凈化塔承擔著去除有害氣體、保障生產環境安全的重任。其運行穩定性和安全性不僅取決于設計參數的精準性，更與施工階段的規范操作密不可分。本文聚焦于凈化塔在常溫狀態下的壓力***性及施工過程中的關鍵控制點，為工程實踐提供技術參考。



 一、凈化塔常溫下的壓力值范圍及其影響因素

根據行業標準與實際工程經驗，采用碳鋼或FRP材質制作的常規凈化塔，在常溫（20℃±5℃）工況下，內部工作壓力通常維持在-5kPa至+15kPa之間。這一數值并非固定不變，而是受到多重動態因素的共同作用：



1. 風機選型與風量調節

   引風機的配置功率直接決定了系統的負壓水平。例如，當處理風量為10000m³/h時，配套的離心式通風機可產生約8-12kPa的抽吸壓力。若采用變頻控制技術，則能實現壓力隨工況需求的柔性調整。



2. 填料層阻力***性

   不同規格的鮑爾環、拉西環等填料會形成差異化的氣流通道。以Φ50mm塑料填料為例，每米床層高度約產生300-500Pa的壓力降，多層疊加后將對整體壓損產生顯著影響。



3. 管道系統水力損失

   包括彎頭、變徑接頭在內的管路附件會造成局部渦流，經測算，90°標準彎頭的局部阻力系數可達0.75，相當于增加了額外的能量損耗。



4. 氣體組分復雜性

   含有顆粒物的煙氣會導致濾料堵塞，而濕度變化引起的結露現象也可能改變流體力學狀態。實驗數據顯示，當相對濕度超過85%時，同等流速下的壓降增幅可達15%-20%。



值得注意的是，對于***殊工藝要求的高壓型凈化塔（如涉及化學反應吸收過程），其設計壓力可能突破常規范圍，此時需依據GB 150《壓力容器》標準進行專項校核。

 二、施工階段關鍵技術要點

 （一）基礎工程規范

1. 地基承載力驗證

   必須通過靜載試驗確認地基持力層***征值≥150kPa，并設置不小于300mm厚的C25混凝土墊層。某石化項目曾因忽視地質勘察導致設備沉降超標，***終引發法蘭連接處泄漏事故。



2. 預埋件***定位

   使用全站儀對地腳螺栓孔位進行三維坐標校準，允許偏差控制在±2mm以內。建議采用模板輔助澆筑工藝，確保預留孔垂直度誤差＜1‰。



 （二）筒體組裝工藝

1. 模塊化拼裝策略

   直徑超過3米的塔體應分節制造、現場組對。每節筒節的橢圓度公差不得超過直徑的0.5%，且相鄰兩節錯邊量＜3mm。吊裝作業前需進行重心模擬計算，避免變形應力集中。



2. 焊縫質量控制

   縱縫采用雙面自動埋弧焊，環縫實施手工氬弧打底+蓋面工藝。按NB/T 47014標準執行100%UT檢測，Ⅰ類焊縫合格率須達到98%以上。***別注意加強圈與殼體的角焊縫應圓滑過渡，減少應力集中系數。



 （三）內件安裝精度管理

1. 分布器水平度調整

   液體噴淋裝置的水平誤差不得超過±1mm/m，可通過激光水準儀配合可調式支架實現微調。某制藥企業案例表明，分布器傾斜2°即會導致液膜覆蓋率下降40%。



2. 支撐結構穩定性校核

   格柵板式填料壓緊裝置需承受至少1.5倍的設計載荷，建議采用有限元分析軟件對桁架結構進行強度驗證。在地震設防烈度Ⅷ度地區，還應增設斜向拉撐以提高抗震性能。



 （四）密封系統可靠性強化

1. 法蘭密封面處理

   金屬纏繞墊片安裝前需用丙酮清除表面油污，螺栓緊固順序應按對角線方向分步進行，***終扭矩值控制在設計值的±5%范圍內。推薦使用液壓扳手實現定量控制。



2. 人孔門***殊防護

   檢修口蓋板應設置雙重密封結構，內部填充硅酸鋁陶瓷纖維繩，外部加裝O型圈。定期檢查密封面的腐蝕減薄情況，必要時更換不銹鋼材質備件。



 三、安全管控體系構建

1. 高空作業防護標準化

   搭設滿堂紅腳手架并設置防墜網，作業人員必須佩戴五點式安全帶。針對超過15米高度的塔體安裝，應配置垂直攀登自鎖裝置。



2. 電氣防爆措施落實

   所有動力電纜均選用阻燃型ZR-YJV系列，接線盒內充填環氧樹脂密封膠。在爆炸危險區域內使用的電動工具，其防護等級不得低于IP65。



3. 應急響應預案演練

   每月組織一次模擬泄漏處置演練，重點訓練快速隔離閥操作、便攜式檢測儀使用及人員疏散流程。儲備足量的吸附棉、中和劑等應急物資，并建立與周邊醫療機構的聯動機制。



通過對凈化塔壓力參數的科學把控和施工過程的精細化管理，能夠有效提升設備運行效率與使用壽命。隨著物聯網技術的發展，未來可將壓力傳感器數據接入SCADA系統，實現實時監控與智能預警，進一步推動環保設備的數字化轉型升級。



（注：具體技術參數應根據項目所在地的氣象條件、介質***性及規范要求進行調整***化。）
